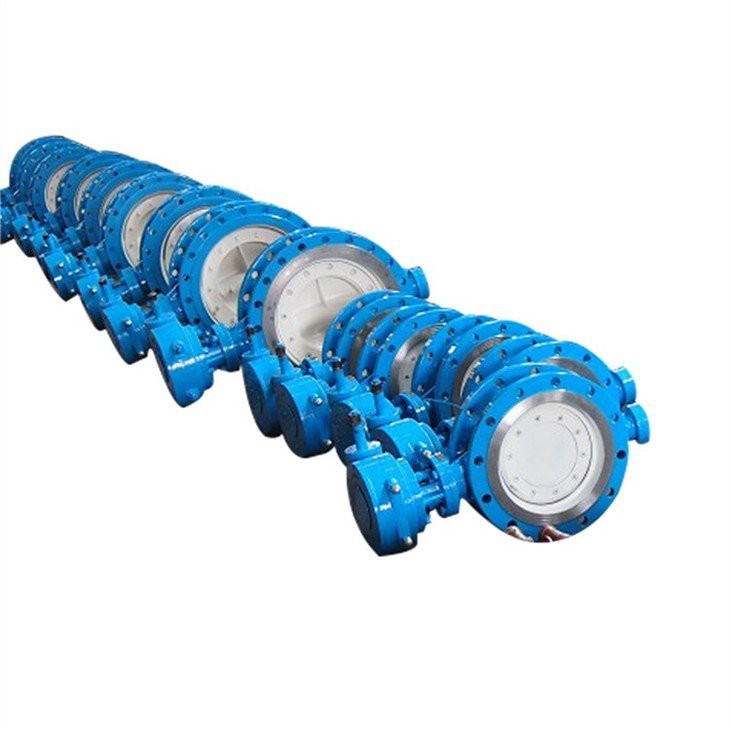

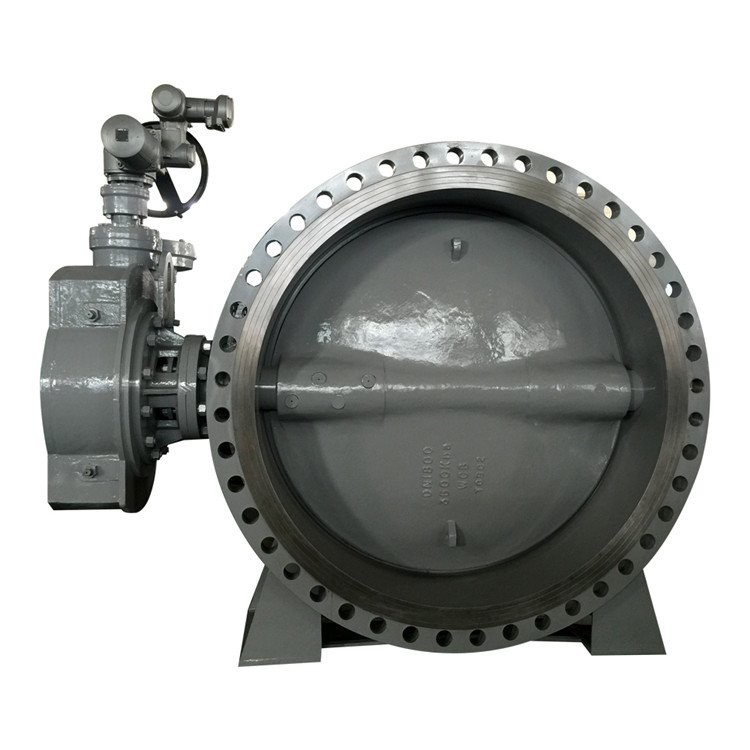

Kolminkertainen offset-EPDM-läppäventtiili

Sen rakenteellinen piirre on, että vaikka kaksoiskeskeisen venttiilin varren akselin asento on epäkeskeinen, perholevyn tiivistyspinnan kartiomainen akseli on vinossa rungon sylinteriakseliin, toisin sanoen kolmannen epäkeskisyyden jälkeen, läppälevyn tiivistysosa se ei ole Lisäksi se on todellinen ympyrä vaan ellipsi, ja tiivistyspinnan muoto on siten epäsymmetrinen, kun toinen sivu on kallistettu rungon keskilinjaan ja toinen puoli rungon keskiviivan suuntainen. Kolminkertaisen epäkeskisen EPDM-tiivisteen suurin piirre on se, että se muuttaa pohjimmiltaan tiivistysrakennetta, asennustiivistystä, mutta myös vääntötiivistystä luottaen venttiilipesän elastiseen muodonmuutokseen ja venttiilinistukan kosketuspinnan paineeseen tiivistefektin saavuttamiseksi. Sillä on yksinkertainen rakenne ja helppo huolto. Helppo asennus, ei vuotoja ja muita ominaisuuksia.

1. Perholevy omaksuu virtaviivaisen rakenteen ja keskimääräinen virtausvastuskerroin on pieni

2. Venttiililevyn tiivistyspinta käyttää EPDM-materiaalia, jota ei ole helppo syöpyä ja jolla on hyvä tiivistyskyky.

3. Tiivistysrakenteessa käytetään kolmiekeskeistä kovaa tiivistysrakennetta, nimittäin: säteittäinen epäkeskisyys, aksiaalinen epäkeskisyys ja kulmaepäkeskeisyys. Se vähentää kitkaa venttiilin avaamisen tai sulkemisen aikana varmistaen, että venttiili avautuu ja sulkeutuu joustavasti ja mitä tiukemmin venttiili on kiinni, sitä tiukempi on tiiviste. Kun venttiili avataan, tiivistepinta vapautuu nopeasti, mikä vähentää kulumista ja pidentää käyttöikää.

4. Koska EPDM on joustava, se voidaan irrottaa nopeasti, toimintamomentti on pieni ja se on enemmän manuaalista, joustavaa, kätevää ja energiaa säästävää.

· Suunnittelu: API 609

· Kasvotusten: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Laipan pää: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Hitsauspää: ASME B16.25

· Testi: API598

· Paloturvallinen: API607 / API6FA

· Koko: 2 ”~ 80” (DN50 ~ DN2000)

· Luokka: 150 LB / PN6 ~ PN25

· Liitäntä: Kaksoislaippa / Hitsaus / Lug / Wafer

· Käyttö: kierukkavaihde / pneumaattinen toimilaite / sähköinen toimilaite

· Lämpötila: -100 ~ 180 ℃

· Sovellus: Merivesi / vesihuoltopalvelu / kemikaali / kunnallinen vesi

· Rungon GG-vahvistin; Levy: Hiiliteräs (WCB, LCB)

· Ruostumaton teräs (CF8, CF8M, CF3, CF3M) /

· Kaksipuolinen ruostumaton teräs (4A, 5A, 6A) /

· Hastelloy-seos (N-12MV, CW-12MW, CW-2M) /

· Inconel-seos (CY-40, CW-6MC) /

· Moneliseos (M35-1) /

· Alumiinipronssiseos (C95400, C95500, C95800, AB2C)

· Varsi: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Pehmeä tiiviste (PTFE, RPTFE, EPDM)

· Korin istuin: 13Cr: n pinta / SS304 / SS316: n / STL: n pinta
