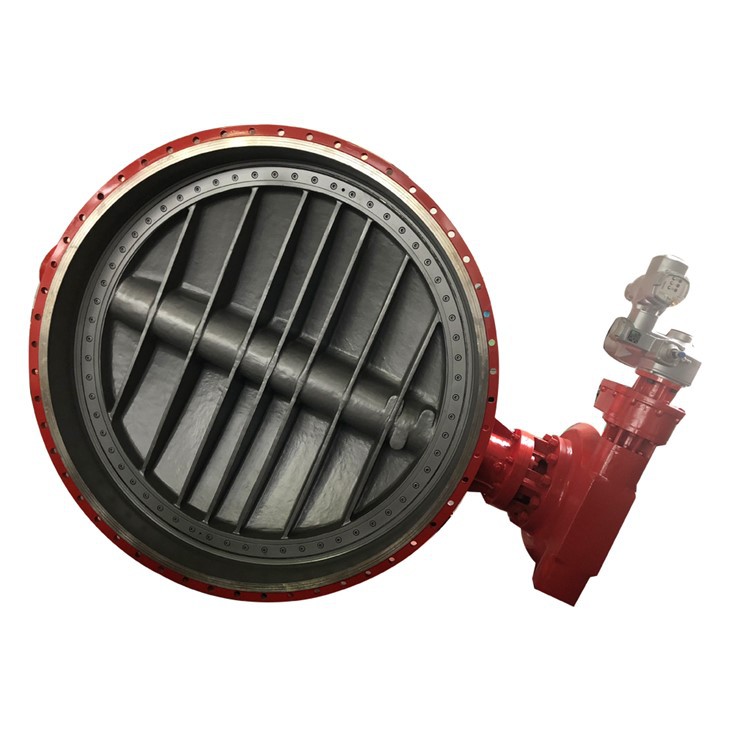

Triple Offset laminoitu tiiviste läppäventtiili

Triple Offset Laminated Seal Butterfly Valve on korkean suorituskyvyn venttiili, jota käytetään pääasiassa korkean lämpötilan, korkean paineen tai voimakkaiden syövyttävien väliaineiden hallintaan. Ainutlaatuisen rakennesuunnittelunsa ansiosta kolmi-epäkeskisellä monitasoisella läppäventtiilillä on erinomainen tiivistys-, virtauksensäätö- ja säätökyky, joten sitä käytetään laajasti öljy-, kemian-, sähkö- ja muilla aloilla.

Triple Offset -laminoidun tiivisteen läppäventtiilin pääominaisuus on epäkeskisen rakenteen käyttö muuttamalla epäkeskisyyden astetta virtauksen hallinnan saavuttamiseksi. Samanaikaisesti perhoslevyn ja tiivisterenkaan väliin otetaan monitasoinen tiivisterakenne venttiilin luotettavuuden ja tiiviyden varmistamiseksi. Lisäksi venttiilin materiaali on valmistettu lujista, korroosionkestävistä materiaaleista, jotka kestävät korkeita lämpötiloja, korkeaa painetta ja syövyttäviä aineita, ja niillä on hyvä kestävyys.

Kun venttiili on suljetussa tilassa, kolmoisepäkeskisen monitasoisen läppäventtiilin läppälevyn epäkeskokulma saa sen poikkeamaan venttiilin karan keskustasta, mikä vähentää avautumista edistävää käyttövoimaa ja kitkaa venttiilin sulkeminen ja tiivistysteho paranee. Venttiilin ollessa auki läppälevyn ja istukan välinen kosketuspinta pienenee, mikä pienentää nesteen virtausvastusta ja energiankulutusta.

Triple Offset Laminated Seal -läppäventtiiliä on kolmea eri rakennetyyppiä: yksiepäkeskinen, kaksoisepäkeskinen ja kolmiepäkeskinen. Niistä kolmoisepäkeskinen läppäventtiili on uusin venttiilirakenne, ja sen läppälevyn ulkorenkaan epäkeskisyys, sisärenkaan vino-epäkeskisyys ja keskiakselin poikkeama ovat kaikki sen epäkeskeisyyden ilmentymiä. Verrattuna kaksoisepäkeskisiin ja yksiepäkeskisiin läppäventtiileihin, kolmi-epäkeskeiset läppäventtiilit tarjoavat erinomaisen suorituskyvyn nesteen ohjauksen ja tiiviyden suhteen.

Lyhyesti sanottuna Triple Offset Laminated Seal Butterfly Valve on korkean suorituskyvyn venttiili, jolla on kattavat toiminnot ja erinomainen suorituskyky, sen erityinen epäkeskorakenne ja monitasoinen tiivistysrakenne tarjoavat luotettavan takuun eri väliaineiden ohjaamiseen ja virtauksen säätelyyn, ja sopivat. kaasun, nesteen ja höyryn väliaineelle ohjausnesteessä, joka on korvaamaton avainlaite nykyaikaisessa teollisessa tuotannossa.

1. Kohtuullinen muotoilu ja kompakti rakenne: Triple Offset Laminated Seal Butterfly Valve ottaa käyttöön epäkeskisen akselin rakenteen, jonka ansiosta venttiilin runko ja venttiililevy toimivat tiiviisti yhdessä, yksinkertaisella rakenteella, järkevällä suunnittelulla ja hyvällä tiivistysvaikutuksella.

2. Joustava käyttö ja tarkka ohjaus: Triple Offset Laminated Seal Butterfly Valve voidaan ohjata käsipyörällä, sähköllä, pneumaattisilla ja muilla menetelmillä, korkealla ohjaustarkkuudella ja joustavalla toiminnalla, mikä on kätevä automaattiseen ohjaukseen.

3. Erinomainen kuristuskyky ja alhainen vuotonopeus: Triple Offset Laminated Seal Butterfly Valve käyttää monitasoista rakennetta, joka voi saavuttaa paremman kuristussuorituskyvyn ja voi mukautua korkeaan paineeseen, korkeaan lämpötilaan, suureen virtaukseen ja muihin työolosuhteisiin. vuotonopeus on alhainen, mikä on helppo huoltaa ja huoltaa.

◆ Suunnittelu: API 609

◆ Kasvotusten: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Laipan pää: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Puskuhitsauspää: ASME B16.25

◆ Testi: API598

◆ Palonkestävä: API607 / API6FA

◆ Koko: 2"~104" (DN50~DN2600)

◆ Luokka: 150LB ~ 600LB / PN6 ~ PN100

◆ Liitäntä: kaksoislaippa / päittäishitsi / korvake / kiekko

◆ Käyttö: Kierukkavaihde / Pneumaattinen toimilaite / Sähkötoimilaite

◆ Lämpötila:-100~400 astetta

◆ Käyttökohteet: suora lämmitys / raudan ja teräksen sulatus / kiertovesijäähdytys / voimalaitokset

◆ Runko ja levy: hiiliteräs (WCB, LCB)

◆ Ruostumaton teräs (CF8, CF8M, CF3, CF3M) /

◆ Duplex ruostumaton teräs (4A, 5A, 6A) /

◆ Hastelloy-seos (N-12MV,CW-12MW,CW-2M) /

◆ Inconel-seos (CY-40,CW-6MC) /

◆ Monel-seos (M35-1) /

◆ Alumiinipronssiseos (C95400, C95500, C95800, AB2C)

◆ Varsi: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / titaani

◆ Levytiiviste: Laminoitu tiiviste (SS316+grafiitti, SS316+PTFE, SS316+RPTFE)

◆ Rungon tiiviste: SS316+grafiitti / SS316+PTFE / SS31083+grafiitti / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Vartalon istuin: A105+ SS316 / F304+ Nitriding / F316+STL / F53+STL / Inconel
